Jako niezawodny dostawca mieszalników o pracy ciągłej często jestem pytany o wymagania przeciwwybuchowe dla mieszalników o działaniu ciągłym. W wielu zastosowaniach przemysłowych mieszane substancje mogą być łatwopalne lub wybuchowe, co sprawia, że konstrukcja przeciwwybuchowa jest kluczowym aspektem ciągłej pracy mieszalnika. W tym blogu omówione zostaną kluczowe wymagania dotyczące odporności na eksplozję dla mieszalników ciągłych.
1. Zrozumienie niebezpiecznego środowiska
Zanim zajmiemy się wymaganiami dotyczącymi przeciwwybuchowości, istotne jest zrozumienie charakteru niebezpiecznego środowiska, w którym będzie działać mieszalnik ciągły. Obszary niebezpieczne klasyfikuje się na podstawie prawdopodobieństwa i czasu obecności substancji łatwopalnych.
- Klasyfikacja stref: W Europie powszechnie stosowany jest system klasyfikacji stref. Strefa 0 to obszar, w którym atmosfera gazów wybuchowych występuje stale lub przez długi czas. Strefa 1 to obszar, w którym podczas normalnej pracy może wystąpić atmosfera wybuchowa. Strefa 2 to obszar, w którym wybuchowa atmosfera gazowa nie występuje podczas normalnej pracy, a jeśli wystąpi, będzie istnieć tylko przez krótki czas. W Ameryce Północnej stosuje się podobny, choć nieco inny system klasyfikacji, obejmujący klasę I, dział 1 i 2 dla zagrożeń związanych z gazami.
W przypadku mieszalników ciągłych klasyfikacja stref zależy od rodzaju mieszanych materiałów. Na przykład, jeśli mieszalnik używany jest do mieszania lotnych rozpuszczalników, może być umieszczony w strefie 1 lub nawet w strefie 0, podczas gdy mieszalnik używany do mniej lotnych proszków może znajdować się w strefie 2.
2. Wymagania dotyczące sprzętu elektrycznego
Urządzenia elektryczne są częstym źródłem zapłonu w zakładach przemysłowych. W przypadku mieszalników ciągłych wszystkie elementy elektryczne muszą spełniać rygorystyczne normy przeciwwybuchowe.
-
Obudowy: Obudowy elektryczne silników, elementów sterujących i przełączników muszą być zaprojektowane tak, aby zapobiegać zapłonowi otaczającej atmosfery wybuchowej. Obudowy te są zazwyczaj wykonane z wytrzymałych materiałów, takich jak żeliwo lub stal nierdzewna, i są zaprojektowane tak, aby powstrzymać każdą wewnętrzną eksplozję bez przenoszenia płomienia na zewnątrz. Na przykład obudowy Ex - d (ognioszczelne) są szeroko stosowane w obszarach niebezpiecznych. Zostały zaprojektowane tak, aby wytrzymać eksplozję wewnętrzną i zapobiec rozprzestrzenianiu się eksplozji do otaczającej atmosfery.
-
Bezpieczeństwo wewnętrzne: Niektóre elementy elektryczne, takie jak czujniki i okablowanie sterujące, mogą być zaprojektowane jako iskrobezpieczne. Obwody iskrobezpieczne mają ograniczoną energię, w związku z czym nie są w stanie wyzwolić wystarczającej ilości energii, aby spowodować zapalenie atmosfery wybuchowej. Osiąga się to poprzez zastosowanie specjalnych technik projektowania i komponentów, takich jak rezystory ograniczające prąd i odpowiednia izolacja.
3. Wymagania dotyczące projektu mechanicznego
Konstrukcja mechaniczna mieszalnika ciągłego odgrywa również znaczącą rolę w działaniu przeciwwybuchowym.
-

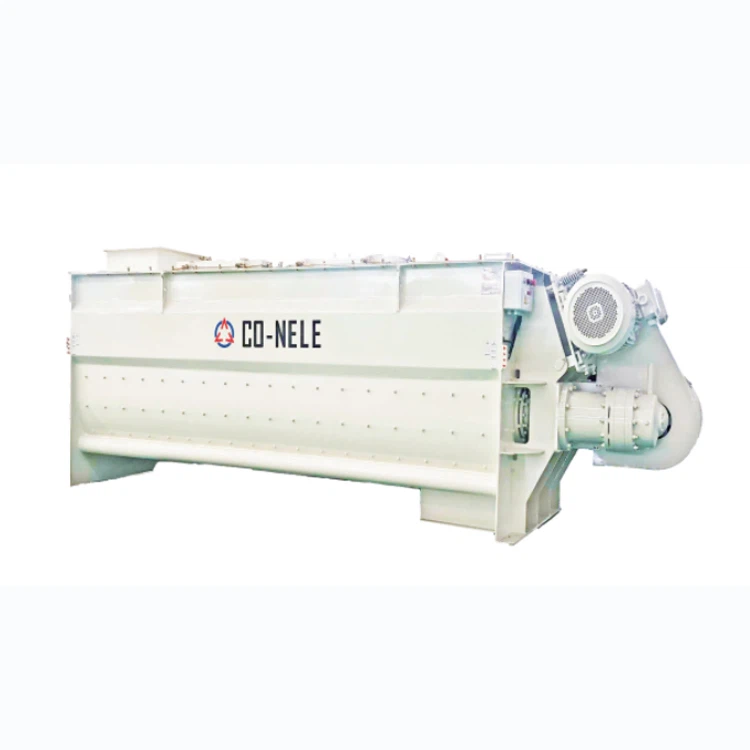

Opieczętowanie: Mieszalnik musi być dobrze uszczelniony, aby zapobiec przedostawaniu się substancji łatwopalnych do otoczenia. Na wszystkich złączach i otworach należy stosować wysokiej jakości uszczelki i uszczelnienia. Na przykład w ACiągły mieszalnik łopatkowy, uszczelnienia wału muszą być starannie zaprojektowane, aby zapobiec wydostawaniu się zmieszanych materiałów, zwłaszcza jeśli są one łatwopalne.
-
Zapobieganie tarciu i iskrzeniu: Ruchome części mieszalnika mogą powodować tarcie i iskry, które mogą być potencjalnym źródłem zapłonu. Aby temu zapobiec, na elementy takie jak łożyska i przekładnie należy stosować materiały o niskim współczynniku tarcia. Dodatkowo można zastosować materiały antystatyczne, aby zmniejszyć gromadzenie się elektryczności statycznej, która może również powodować iskrzenie.
4. Systemy odpowietrzania i oczyszczania
Systemy odpowietrzania i oczyszczania są ważnymi elementami zapewniającymi bezpieczeństwo mieszalników pracujących w obszarach niebezpiecznych.
-
Wentylacja: Właściwy system odpowietrzający umożliwia uwolnienie wszelkich palnych gazów lub oparów, które mogą gromadzić się wewnątrz mieszalnika. Otwory wentylacyjne powinny być zaprojektowane tak, aby zapobiegać przedostawaniu się zewnętrznych źródeł zapłonu, jednocześnie umożliwiając bezpieczne uwolnienie gazów. Rozmiar i lokalizacja otworów wentylacyjnych są krytyczne i należy je obliczyć na podstawie objętości mieszalnika i właściwości substancji palnych.
-
Systemy oczyszczania: Systemy czyszczące służą do wypierania palnej atmosfery wewnątrz mieszalnika za pomocą niepalnego gazu, takiego jak azot. Zmniejsza to ryzyko wybuchu poprzez utrzymywanie środowiska z niedoborem tlenu. System oczyszczania powinien być zaprojektowany tak, aby zapewnić ciągły i wystarczający przepływ niepalnego gazu.
5. Systemy monitorowania i kontroli
Systemy monitorowania i kontroli są niezbędne dla zapewnienia bezpiecznej pracy mieszadeł ciągłych w obszarach niebezpiecznych.
-
Wykrywanie gazu: W pobliżu mieszalnika należy zainstalować detektory gazu w celu monitorowania stężenia palnych gazów lub par. Jeśli stężenie przekroczy określony próg, detektor może wywołać alarm i wyłączyć mieszalnik, aby zapobiec wybuchowi.
-
Monitorowanie temperatury i ciśnienia: Ważne jest również monitorowanie temperatury i ciśnienia wewnątrz mieszalnika. Nieprawidłowy wzrost temperatury lub ciśnienia może wskazywać na potencjalny problem, taki jak spalanie wewnętrzne lub zablokowanie. System sterowania może wówczas podjąć odpowiednie działania, takie jak dostosowanie prędkości mieszania lub wyłączenie mieszalnika.
6. Zgodność z normami i przepisami
Mieszalniki ciągłe muszą być zgodne z odpowiednimi normami krajowymi i międzynarodowymi oraz przepisami dotyczącymi konstrukcji przeciwwybuchowych.
-
Normy IEC: Międzynarodowa Komisja Elektrotechniczna (IEC) opracowała szereg norm dotyczących sprzętu elektrycznego w obszarach niebezpiecznych, takich jak IEC 60079. Normy te zawierają szczegółowe wymagania dotyczące projektowania, testowania i certyfikacji sprzętu elektrycznego w wykonaniu przeciwwybuchowym.
-
Przepisy lokalne: Oprócz standardów międzynarodowych mogą obowiązywać również przepisy lokalne. Na przykład w niektórych krajach obowiązują szczególne wymagania dotyczące instalacji i obsługi urządzeń przemysłowych w obszarach niebezpiecznych. Obowiązkiem dostawcy mieszalników ciągłych jest zapewnienie, że produkty spełniają wszystkie obowiązujące normy i przepisy.
7. Rozważania dotyczące różnych typów mieszalników ciągłych
Różne typy mieszalników ciągłych mają swoje własne, unikalne wymagania w zakresie ochrony przeciwwybuchowej.
-
Ciągły mikser wstęgowy: Mieszalniki wstęgowe są powszechnie używane do mieszania proszków i granulatów. Konstrukcja taśmy może generować znaczne tarcie, dlatego należy zwrócić szczególną uwagę na dobór materiałów i konstrukcję taśmy, aby zapobiec iskrzeniu.
-

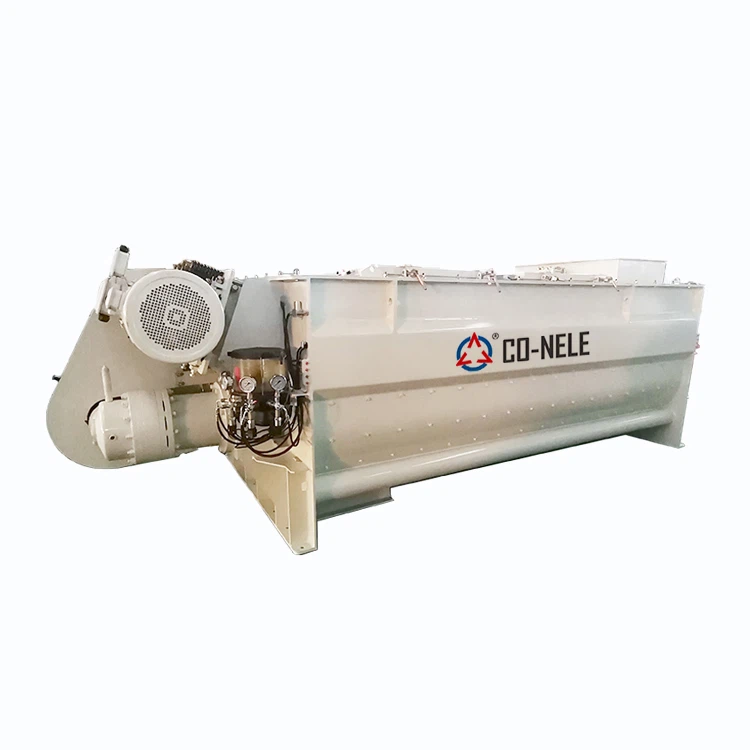

Ciągły mieszalnik zaprawy: Mieszalniki zapraw znajdują zastosowanie w budownictwie. Jeżeli będą używane do mieszania materiałów zawierających substancje lotne, np. niektóre rodzaje klejów czy rozpuszczalników, wymagania przeciwwybuchowe będą podobne jak w przypadku innych typów mieszadeł w strefach niebezpiecznych.
Wniosek
Podsumowując, wymagania przeciwwybuchowe dla mieszalników ciągłych są złożone i obejmują wiele aspektów, w tym wyposażenie elektryczne, konstrukcję mechaniczną, systemy odpowietrzania i oczyszczania, monitorowanie i kontrolę oraz zgodność z normami. Jako ciągły dostawca mieszadeł jesteśmy zobowiązani do dostarczania wysokiej jakości mieszalników przeciwwybuchowych, które spełniają specyficzne potrzeby naszych klientów.
Jeśli potrzebujesz mieszalnika ciągłego do środowiska niebezpiecznego, zapraszamy do kontaktu z nami w celu dalszej dyskusji i negocjacji w sprawie zamówienia. Nasz zespół ekspertów może pomóc w wyborze najodpowiedniejszego mieszalnika i upewnić się, że spełnia on wszystkie niezbędne wymagania przeciwwybuchowe.
Referencje
- Seria norm IEC 60079 dotyczących sprzętu elektrycznego do stosowania w atmosferach wybuchowych.
- Kodeksy i normy Krajowego Stowarzyszenia Ochrony Przeciwpożarowej (NFPA) dotyczące bezpieczeństwa przemysłowego w obszarach niebezpiecznych.
